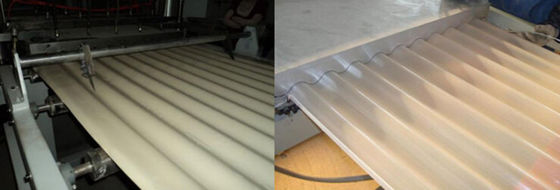

Ligne en plastique onduleuse machine ondulée d'extrusion de panneau de PVC de plat

2. paramètre principal de technique

1) Boudineuse à vis SJSZ-65/132 jumelle conique

Diamètre de vis : 65/132mm

Vis et structure de baril : vis de special de panneau de vague

Contrôle électrique d'appareils : le contrôle de fréquence variable, et avec l'inverseur de fréquence de vitesse d'ABB, puissance de moteur principal est C.A. 37kw

Structure de transmission : le réducteur horizontal, durcissent la roue de vitesse extérieure de vitesse, transmission vitesse-décroissante et le distributeur est intégré

La chaleur et froid de baril : de chauffage par la résistance électrique et à air forcé refroidissez

Extrusion maximum produite : 200-250kgs/h

L'anneau en céramique de chauffage, étant refroidi par le ventilateur

Traitement de meulage de dent de surface dure d'utilisation de ralentisseur

2) Type moulage par extrusion de T

Largeur de la lèvre de moule : 1050mm

Épaisseur du conseil : 0-7mm (réglable)

Structure principale : Le canal d'écoulement principal est mode de manteau-cintre, avec le dispositif de réglage de quantité d'écoulement interne, équipé du dispositif de réglage pour la lèvre de moule,

Mode de chauffage : bâton de chauffage d'acier inoxydable

Sections de chauffage : cinq sections

Matériaux du moule : acier allié de moule spécial

3) Vague formant la machine

Dimensions de la machine de formation : (selon les exigences de clients)

Grande vague : R = 15 crête de vague de H= 16,5 : 63mm

Petite vague : crête de vague du h= 8 du r= 9 : 36mm

Longueur du rouleau de formation : 1050mm

Matériaux : acier allié

Profondeur de l'azote extérieur : 0.1-0.14mm

Formation de la vitesse : 0.5-5m/min

Mode de refroidissement : refroidissement par l'eau

Puissance du moteur de rouleau : 2.2kw

Inverseur de fréquence : ABB

Taille du moule de calibrage de vide : 1000/540mm

Profondeur de l'azote : 0.1-0.14mm

Mode de refroidissement : refroidissement par l'eau

Puissance de la pompe à vide : 5.5kw

4) Machine triming de marge :

Mode de Triming : Knifeblade

Quantité du knifrblade : 2sets

5) Brachet de refroidissement de rouleau

Dimension des rouleaux : 80 x 1000mm

Quantité des rouleaux : 10

Longueur de la parenthèse : 2500mm

6) Transport outre de la machine

Transport de la vitesse : 0.5-5m/min

Puissance du moteur de transport : 2.2kw

Règlement variable de vitesse de fréquence : ABB

7) Découpeuse

Mode de coupe : Mode hydraulique de coupe

Largeur de coupe maximum : 1000mmm

Coupure de la portée de mouvement : 500mm

Combiné avec l'équipement de mesure de longueur, la mesure automatique et la coupe automatique

8) Armoire de commande :

Toutes les pièces électriques principales adopte la marque célèbre d'international

Mètre de la température : OMRON du Japon

Contacteur : Schneider de France

Inverseur : ABB

D'autres dispositifs électriques sont de groupe de Zhengtai
